锂电池蓄电池充电机给锂离子电池的充电过程

锂离子电池的充电过程：

恒流充电-恒压充电-充电终止

恒流充电——当电池电压上升到涓流充电阈值以上时，提高充电电流进行恒流充电。恒流充电的电流在0.2C至 1.0C之间。

恒压充电—— 当电池电压上升到4.2V时，恒流充电结束，开始恒压充电阶段。电流根据电芯的饱和程度，随着充电过程的继续充电电流由大值慢慢减少，当减小到0.01C时，认为充电终止。（C是以电池标称容量对照电流的一种表示方法，如电池是1000mAh的容量，1C就是充电电流1000mA）。

充电终止——充电完成。

1、微机全过程智能充电控制，LED及LCD显示中文状态，人机界面良好。

2、优化的马斯充电曲线，恒流恒压及脉冲充电结合，电池接受效率较高。

3、过压，过温，充足，及故障状态自动检测保护。

4、在交流电源接通下，接电池自动充电，充足后自动关机。

5、选配RS485或者CAN通讯接口且提供通讯协议。

6、实时记录充电数据，可以通过微机通讯绘制打印充电曲线。(部件选配)

蓄电池充电机应用领域

低速电动汽车、电动汽车、电动客车、混合动力车、电动环卫车、超级电容、煤矿机车、物流港口等领域。

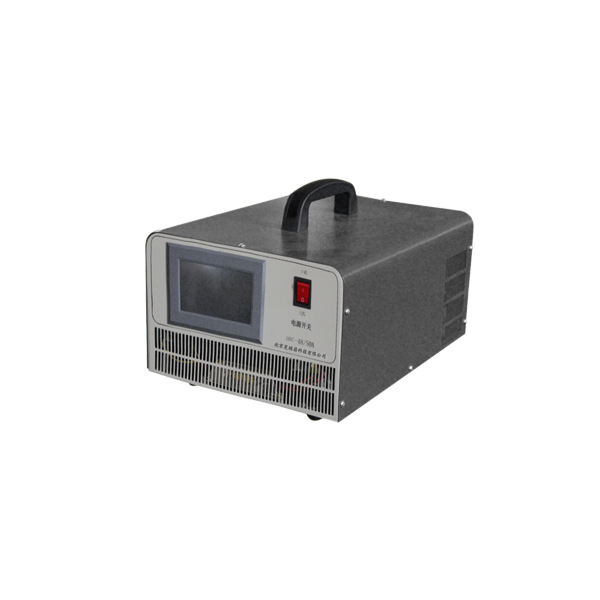

蓄电池充电机主要功能采用工业级彩色触摸屏，通过触摸屏进行各种操作，实时显示充、放电参数和状态，显示故障信息和充放电曲线等信息；人机界面新颖、操作简便直观。具有充电、放电、循环充放电多种工作模式。采用大功率电阻器进行恒流放电，对电网无污染，安全性能高。具有电压自动翻档功能，根据所接蓄电池电压，充放电机自动识别并切换主变压器次级档位和大功率电阻器对应档位，实现自动翻档功能，无须人员操作。对各类电池的充放电工艺程式及参数，用户可事先设置，也可在充、放电工作过程中对所有的参数进行在线设置或修改；充放电机将根据设置或修改参数自动完成整个充放电。对于用户设置的参数，系统可长久记忆，停电也不丢失。充、放电参数设置好后，如以后充、放相同的蓄电池，每次只需确认而无需重新设置；对电网无相序要求，

使用方法：

1.按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。

2.通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，蓄电池充电机，此时升流器等待升流。

3.顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。

4.试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。

5.试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。

功能设定A . 可设定恒流充电、恒压充电、浮充或并联操作功能。B. 可设定电压、电流、电池温度、市电异常的报警设定以保护电池及本机的安全C、充电完成条件：可通过充电定电压时间、充电时间、充电容量的设定，完成充电程序，并可限定输入范围，防止过度放电。2、高频交换式(High Frequency Switched Mode)整流电路，以微电脑控制电压电流等功能，构成高可信度的充电电路。3、附有电磁干扰（EMI）抑制与突波保护电路。微处理器控制，电子式放电电路4、可单机独立运作，或与个人电脑连线，及多部并联使用，即可测出更大容量电池。5、重量轻，可随意移动测试，一台仪表即可满足所有容量小于3000AH48V蓄电池组充电。6、充电机有掉电保存功能。掉电后所有测试数据不丢失，加电后继续充电，防止意外掉电影响测试结果。7、U盘数据转存接口。充电结束，数据经U盘转存或经232接口上传计算机后台处理后可自动生成各种图表，电池性能一目了然。8、带有电压电流校准修正功能，可随时对仪表的测量值进行校准修正，保证测量精度。9、配备大电流电力夹头，快速接头，安装拆卸方便。
